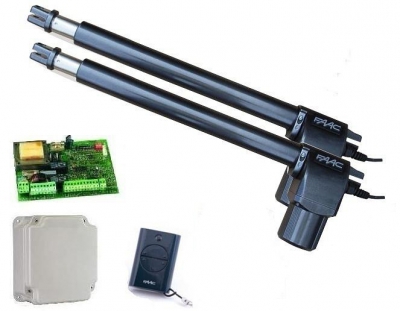

Состав комплекта faac 414 kit
1. Привод электромеханический линейный 414 SX, 230В левосторонний, 3500Н, ход выдвижного штока 400 мм (арт. 6171022) - 1 штука.
2. Привод электромеханический линейный 414 DX, 230В правосторонний, 3500Н, ход выдвижного штока 400 мм (арт. 6171021) - 1 штука.
3. Корпус "Е" для плат управления и принадлежностей, крышка на винтах, IP55, (ШxГxВ): 204x85x265мм (арт. 720119) - 1 штука.
4. Плата управления E045 для 2х моторов 230В, входы фотоэлементов BUS 2EASY, радиоразъем XF (арт. 790005) - 1 штука.
5. Энкодер SAFECODER для 412/414 серий, 2-проводное подключение шлейфом к шине BUS 2EASY, обнаружение конечных положений, препятствий, функция замедления (арт. 404041) - 2 штуки.
Благодаря новейшим блокам управления Е045, датчикам SAFECODER, телескопическому штоку с ходом 500 мм (412 LONG) приводы приспособлены к любым строительным ситуациям. Датчики крепятся на установочные кронштейны приводов и фиксируют малейшие углы смещения створок(патент FAAC). Абсолютные магнитные энкодеры SAFECODER не подвержены изменениям погоды и сбоям питания. Универсальный блок Е145 имеет уникальный для отрасли функционал: питание ~ 90 ÷ 260В, плавный пуск и останов, защита от защемления створкой, 10 логик работы, автозакрывание, калитка, тревога при попытке отжима створок, таймер сценариев, журнал на 300 последних событий, радиодекодер, 2 мультифункциональных выхода, счетчик циклов, пароль настроек, порты: USB А для флэшки, USB B для ПК, BUS 2 EASY (подключение SAFECODER и фотоэлементов шлейфом из 2 проводов).
См. видео по установке и работе плат E045, E145, Safecoder здeсь
- Самоблокирующийся привод не требует установки электро замка.
- Автоматика для ограниченной интенсивности использования.
- Упрощенный монтаж и техническое обслуживание.
- Механизм разблокировки доступен с задней стороны привода.
Состав комплекта:
Привод электромеханический линейный 414 SX, 230В левосторонний, 3500Н, ход выдвижного штока 400 мм
|
Привод электромеханический линейный 414 DX, 230В правосторонний, 3500Н, ход выдвижного штока 400 мм
|
Корпус "Е" для плат управления и принадлежностей, крышка на винтах, IP55, (ШxГxВ): 204x85x265мм
|
Плата управления E045 для 2х моторов 230В, входы фотоэлементов BUS 2EASY, радиоразъем XF
|
Энкодер SAFECODER для 412/414 серий, 2-проводное подключение шлейфом к шине BUS 2EASY, обнаружение конечных положений, препятствий, функция замедления
|
Радиоприемник 2-канальный встраиваемый в разъем XF 433 МГц память на 250 пультов с кодировкой SLH или RC
|
Брелок-передатчик XT2 433 SLH LR 433 МГц 2-канальный SLH код, функция MASTER-SLAVE, белого цвета
|
Фотоэлементы XP20B D двухпроводные BUS 2EASY настенные, пара: приемник и передатчик
|
ХАРАКТЕРИСТИКИ - FAAC 414
Напряжение электропитания ~230 В (+6% -10%), 50 (60) Гц
Потребляемая мощность 280 Вт
Потребляемый ток 1,5 A
Скорость вращения двигателя 1400 об/мин
Скорость движения штока 1,6 см/с
Максимальный ход штока 390 мм
Тяговое и толкающее усилие 0.320 даН
Температура срабатывания термозащиты двигателя 140°C
Диапазон рабочих температур -20°C . +55°C
Класс защиты IP 44
Масса 6,5 кг
Габаритные размеры (Ш x Г x В) в мм 1000 x 90 x 195
СХЕМА РАБОТЫ ПРИВОДА FAAC 414
